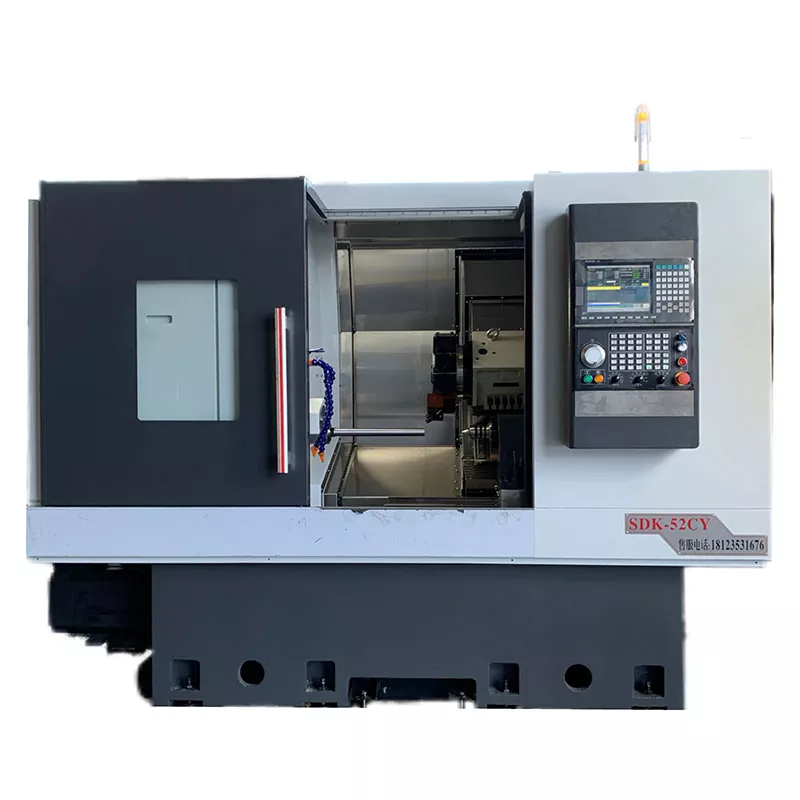

Alat mesin CNC senyawa Turn-Mill yang diinterpolasi

Peralatan mesin CNC senyawa Y-mill yang diinterpolasi, sebagai model canggih dalam serangkaian mesin kompleks mesin bubut, memanfaatkan metode pemrosesan yang unik, yang menggabungkan pergerakan fore-and-aft yang fleksibel dari sumbu x dengan perpindahan vertikal yang tepat dari sumbu-y, untuk mencapai integrasi yang efisien dari mesin multi-prroses. Desain inovatif ini tidak hanya secara signifikan meningkatkan efisiensi produksi tetapi juga sejalan dengan tuntutan mendesak manufaktur modern untuk produksi yang efisien dan berkualitas tinggi.

mengirimkan permintaan

Deskripsi Produk

Peralatan mesin CNC senyawa Y-mill interpolasi kami dilengkapi dengan panduan linier presisi tinggi yang diimpor, sekrup rol, dan bantalan presisi.

Ini sepenuhnya mengeksploitasi keunggulan terbesar dari pemotongan berat empat - sumbu dan kekakuan tinggi.

Ini adalah mesin pemesinan senyawa giliran-mill dengan menara power power axis interpolated dan tailstock center, model baru yang menggantikan mesin sumbu y lurus.

Pusat tailstock hidrolik yang dapat diprogram memungkinkan operasi satu kunci untuk memperpanjang atau menarik kembali, memfasilitasi penjepit benda kerja yang mudah. Ini memiliki kontrol dua kecepatan (cepat dan lambat).

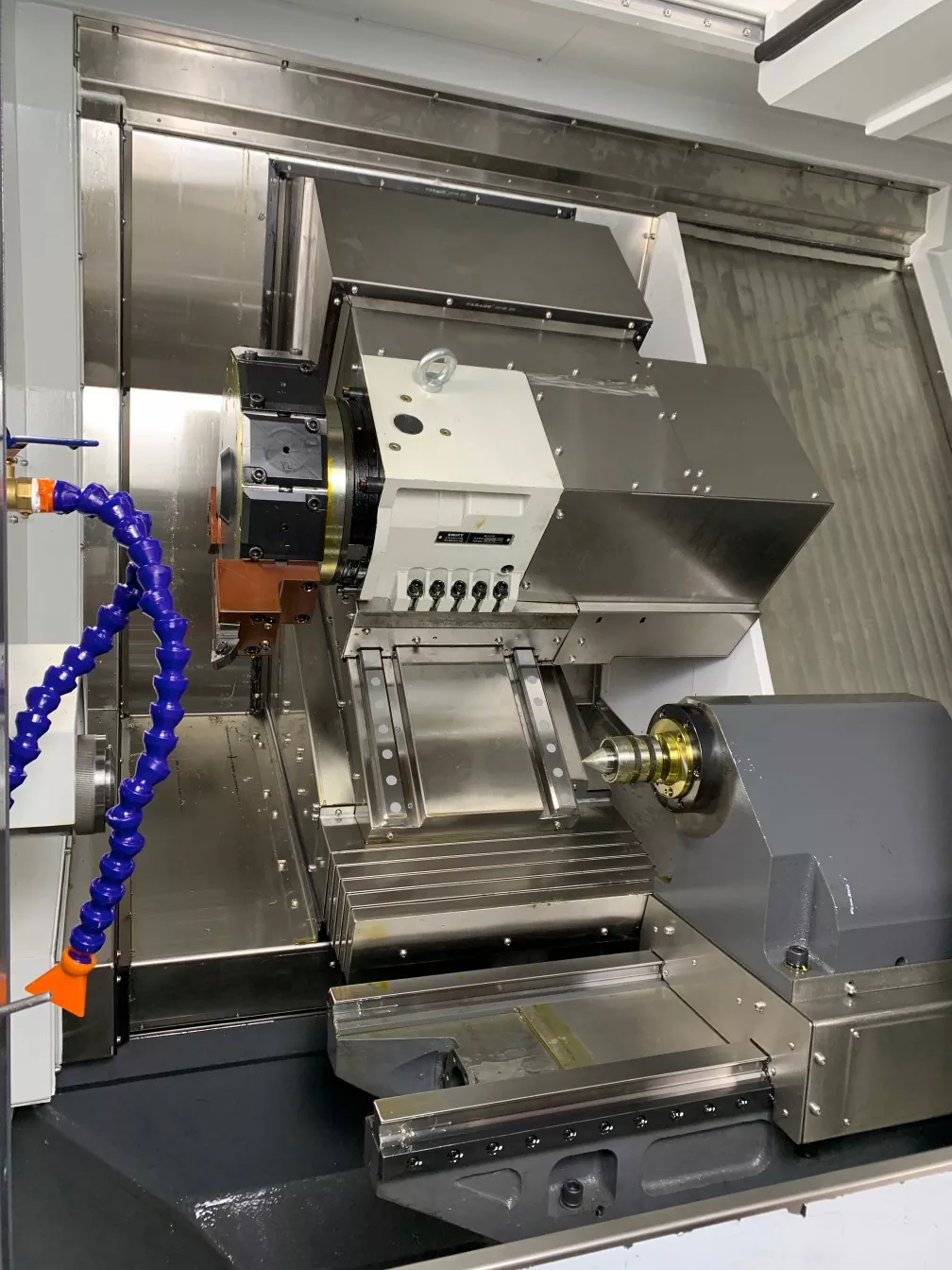

Turret daya digunakan untuk pemesinan bagian-bagian berkumpul tinggi, dan kepala daya sumbu y yang diinterpolasi dapat digunakan dalam kombinasi dengan fungsi senyawa mill-mill ke bagian kompleks mesin.

Alat tempat tidur mesin mengadopsi desain rel rendah rendah dengan rasio sudut 15:30 derajat, yang secara efektif dapat memastikan bahwa alat mesin tidak akan berubah selama operasi jangka panjang, dan fitur kekakuan yang baik dan stabilitas yang kuat.

Parameter Produk （Spesifikasi）

Kapasitas pemrosesan	52cy
Memutar tubuh tempat tidur	Φ600
Pemrosesan diameter terbesar	Φ350
Poros
Hidung spindel	A2-6
Bukaan batang	Φ52
Kecepatan spindel	0-4500
Ketepatan mekanis
Ulangi akurasi penentuan posisi	± 0,005
Penembakan spindel	≤0.005/100mm
Spindle Taper	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
Kecepatan cepat sumbu x/z	24m/mnt
Perjalanan kursi ekor
Spesifikasi lengan tailstock	Mo 4#
Perjalanan kursi ekor	500mm
Metode gerakan kursi ekor	Slider
Jarak atas chuck	630mm
Kisaran tekanan kursi ekor	5-20 kilogram
Jadwal teratas	120mm
Struktur kursi ekor	Jenis lengan presisi
Stroke aksial
Radius perjalanan sumbu x	260mm
Stroke sumbu z	620mm
Stroke Y-AXIS	﹢ 60mm﹣68mm
Daya motor
Spindle (servo) dan motor	11kw
Sumbu x (servo) dan motor	3.1kw
Z Axis (Servo) dan Motor	3.1kw
Sumbu y (servo) dan motor	2.4kw
Motor kepala daya	5.5kw
menyiram
menyiram	BMT55
Lainnya
Berat	5000kg
Dimensi mekanis	290019502100

Festur dan Aplikasi Produk

Peralatan mesin CNC-mill sumbu Y-mill interpolasi banyak digunakan di berbagai industri manufaktur, terutama dalam pemrosesan bagian presisi tinggi dan kompleks seperti sisipan docking, suku cadang otomotif, peralatan medis, dll., Yang memiliki keuntungan yang signifikan. Selain itu, ini juga dapat digunakan untuk memproses bagian dengan bentuk geometris yang kompleks, berbagai ukuran, dan persyaratan presisi tinggi, seperti permukaan silinder, permukaan kerucut, permukaan melangkah, permukaan bola, dan jenis permukaan berputar lainnya.

Detail Produksi

Itu digerakkan dan dikendalikan oleh batang sekrup dan motor servo. Instruksi program untuk pergerakan dan dorongan dapat diatur, dan operasinya sederhana.

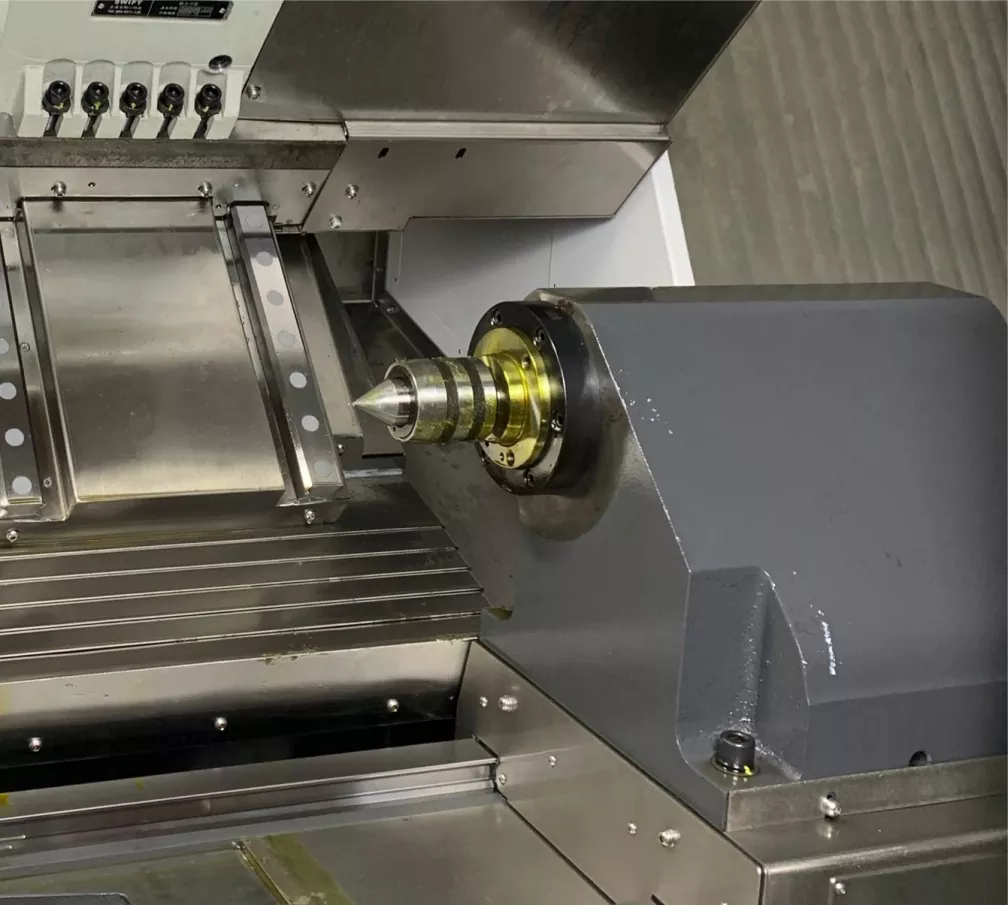

Ini mengadopsi desain tailstock hidrolik yang dapat diprogram, yang membuatnya lebih mudah untuk memastikan kebulatan dan konsentrisitas saat memproses bagian poros yang sangat panjang dan ramping.

Tailstock hidrolik yang dapat diprogram dapat mengontrol gerakan maju, mundur dan menghentikan tailstock melalui kode-M dan kode-K. Selain itu, memungkinkan penyesuaian tekanan sewenang -wenang. Ini sederhana, nyaman, aman dan dapat diandalkan.
