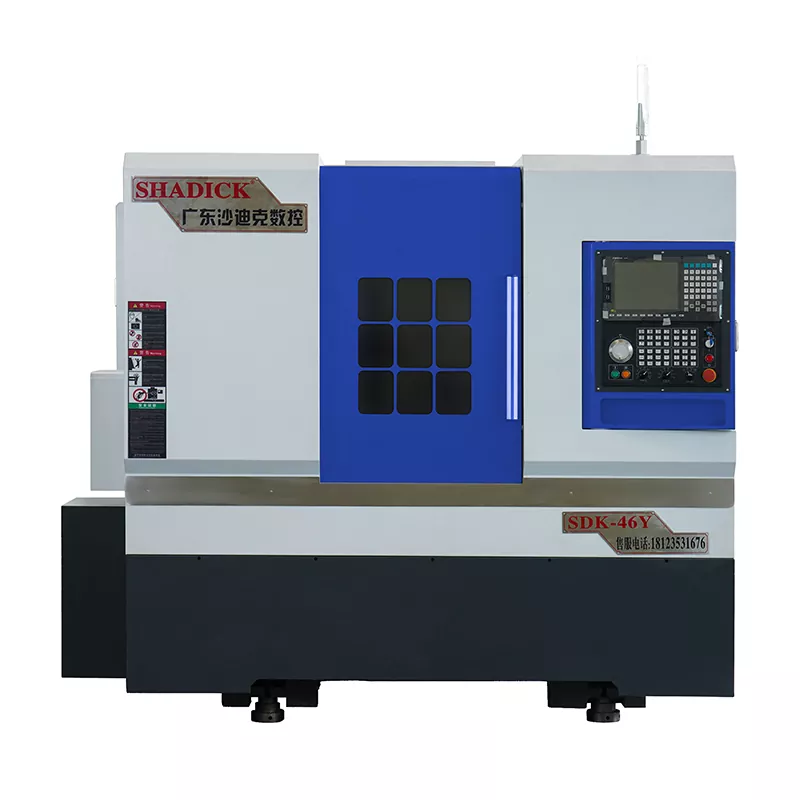

Mesin CNC komposit 46-tailstock

Mesin CNC komposit 46-tailstock komposit adalah peralatan yang umum digunakan dalam industri manufaktur, menggabungkan fungsi-fungsi berputar, penggilingan, pengeboran, mengetuk, dan banyak lagi, memungkinkan penyelesaian beberapa tugas dengan satu pengaturan. Pusat mill-mill kami sangat cocok untuk memproses bagian yang kompleks, seperti komponen ramping dan permukaan melengkung yang rumit, yang seringkali sulit dicapai dengan efisiensi tinggi dan presisi menggunakan metode pemesinan tradisional.

mengirimkan permintaan

Deskripsi Produk

Mesin CNC komposit 46-tailstock dapat secara bersamaan dapat mencapai fungsi senyawa multi-proses turn-mill seperti memutar, penggilingan, pengeboran, mengetuk, hobbing, dan slotting.

Sumbu C spindle dilengkapi dengan enkoder cincin magnetik resolusi tinggi, memungkinkan pengindeksan kontinu (dengan akurasi pengindeksan hingga 0,01 derajat). Ini dirakit secara koaksial dengan alat mesin untuk memastikan akurasi penentuan posisi dan keandalan yang tinggi dari sumbu C.

Ini mengadopsi desain pelindung yang tertutup sepenuhnya, yang secara efektif melindungi komponen -komponen penting seperti sekrup, panduan, dan bantalan. Secara estetika menyenangkan, stabil, dan tahan lama.

Ia menggunakan sistem operasi Taiwan Syntec, yang memungkinkan penentuan posisi cepat selama operasi kecepatan tinggi, secara efektif meningkatkan efisiensi dan akurasi pengindeksan.

Parameter Produk （Spesifikasi）

Kapasitas pemrosesan	46y
Memutar tubuh tempat tidur	Φ450
Pemrosesan diameter terbesar	Φ350
Poros
Hidung spindel	A2-5
Bukaan batang	Φ46
Kecepatan spindel	0-6000
Ketepatan mekanis
Ulangi akurasi penentuan posisi	± 0,005
Penembakan spindel	≤0.005/100mm
Spindle Taper	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
Kecepatan cepat sumbu x/z	24m/mnt
Perjalanan kursi ekor
Spesifikasi lengan tailstock	Mo 5#
Perjalanan kursi ekor	370mm
Metode gerakan kursi ekor	Slider
Jarak atas chuck	450mm
Kisaran tekanan kursi ekor	5-20 kilogram
Jadwal teratas	120mm
Struktur kursi ekor	Jenis lengan presisi
Stroke aksial
Stroke sumbu x	250mm
Stroke sumbu z	510mm
Stroke Y-AXIS	± 35mm
Daya motor
Spindle (servo) dan motor	7.5kw
Sumbu x (servo) dan motor	3.1kw
Z Axis (Servo) dan Motor	3.1kw
Sumbu y (servo) dan motor	2.4kw
Motor kepala daya	5.5kw
15- Station Power Turret (BMT40)	Raja CNC dari Taiwan, Cina
Power Head 0 - Gelar	2
Power Head 90 - Gelar	2
Lainnya
Berat	3600kg
Dimensi mekanis	285017802040

Festur dan Aplikasi Produk

Kompleks turn-mill dengan tailstock adalah peralatan pemesinan serbaguna yang menggabungkan fungsi belok dan penggilingan, dan fitur perangkat tailstock untuk mendukung pemrosesan berbagai benda kerja. 46-tailstock Turn Turn Mill Machine CNC precision, efisiensi tinggi, dan kemampuan untuk memproses benda kerja berbentuk kompleks membuatnya banyak digunakan di berbagai industri.

Detail Produksi

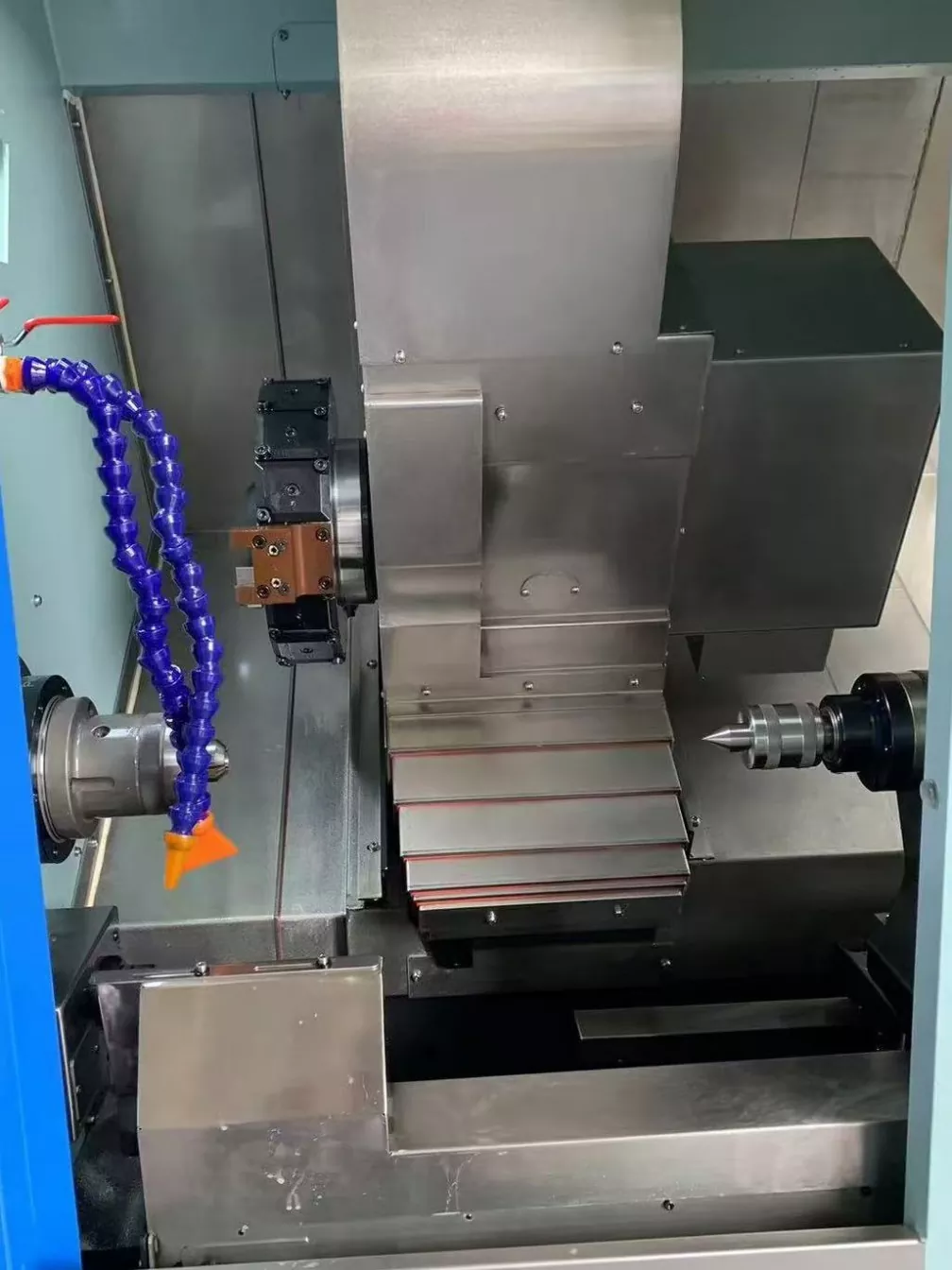

46-tailstock Turn Mill Mill CNC Mesin Struktur internal alat mesin.

Turret daya 15-stasiun dapat memuat lebih banyak alat. Saat pemesinan bagian yang kompleks, tidak perlu sering mengubah alat, yang mengurangi waktu henti yang disebabkan oleh perubahan pahat dan meningkatkan efisiensi pemesinan.
