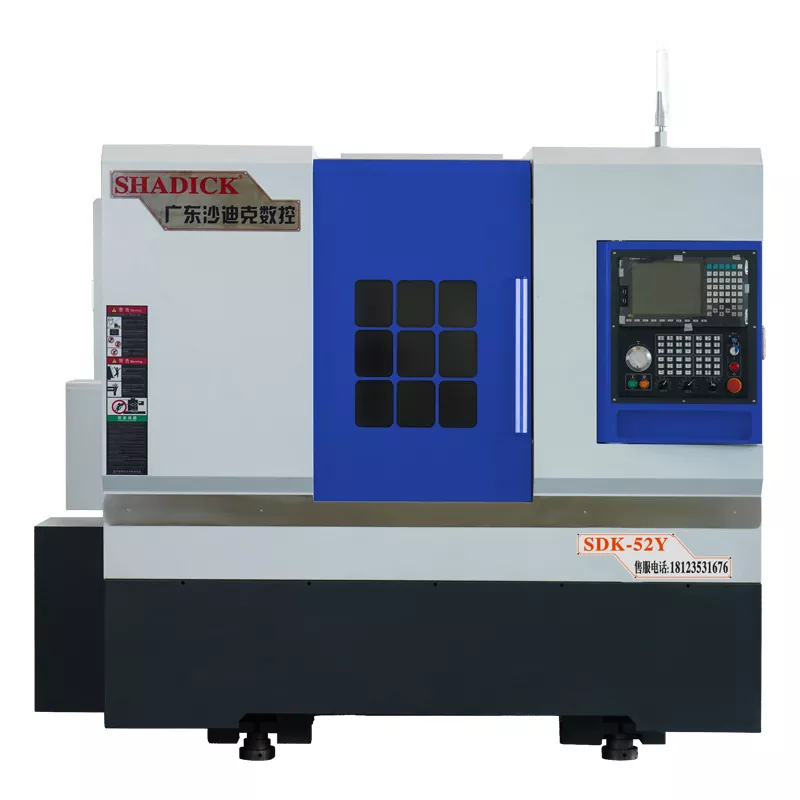

52-tailstock Turn Mill CNC Machine

Shadick 52-tailstock Turn-mill CNC Machine dapat dikonfigurasi secara fleksibel dengan tailstock hidrolik biasa atau yang dapat diprogram sesuai dengan kebutuhan pelanggan. Tailstock hidrolik biasa mudah dioperasikan, tetapi fleksibilitas dan akurasinya terbatas; Tailstock hidrolik yang dapat diprogram, di sisi lain, bergantung pada kontrol pemrograman canggih untuk mencapai presisi tinggi dan pemesinan fleksibel, memenuhi persyaratan yang kompleks.

mengirimkan permintaan

Deskripsi Produk

Sumbu Y Power Turret dari Shadick 52-tailstock Turn Mill CNC mesin dikendalikan oleh 4 panduan linier atau panduan ganda, yang secara signifikan meningkatkan ketepatan dan kekakuan tinggi.

Dilengkapi dengan tailstock hidrolik yang dapat diprogram. Dengan hanya satu tekan tombol, Anda dapat memperpanjang atau menarik kembali tailstock, membuatnya mudah untuk menjepit benda kerja. Ini memiliki kontrol dua kecepatan (cepat dan lambat).

Ini memiliki fungsi pemesinan hubungan empat - sumbu untuk berputar, penggilingan, pengeboran, mengetuk, dll., Dan dapat menyelesaikan pengeboran dan mengetuk ujung poros bagian.

Turret daya dapat digunakan untuk mesin rigiditas tinggi. Kepala daya sumbu y yang sebenarnya dapat dikombinasikan dengan fungsi senyawa giliran ke bagian kompleks mesin.

Ini dapat melakukan pemesinan presisi skala besar pada bagian baja dan stainless -steel, serta pengeboran dan mengetuk ujung poros. Mesin dengan tailstock dapat memproses bagian poros panjang.

Ada modul fungsi alat daya di sisi yang dapat melakukan fungsi seperti pengeboran, mengetuk, dan menggiling flat, memungkinkan pengeboran yang tepat dan penggilingan berbagai bagian poros.

Motor power head memiliki daya 5,5 kW dan dilengkapi dengan sistem pendingin mandiri. Kecepatan rotasi maksimumnya dapat mencapai 8.000 revolusi per menit. Ini dapat melakukan pemesinan 24 jam tanpa terlalu panas atau memicu alarm.

Parameter Produk (Spesifikasi)

Kapasitas pemrosesan	52Y
Memutar tubuh tempat tidur	Φ500
Pemrosesan diameter terbesar	Φ350
Poros
Hidung spindel	A2-6
Bukaan batang	Φ52
Kecepatan spindel	0-6000
Ketepatan mekanis
Ulangi akurasi penentuan posisi	± 0,005
Penembakan spindel	≤0.005/100mm
Spindle Taper	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
Kecepatan cepat sumbu x/z	24m/mnt
Perjalanan kursi ekor
Spesifikasi lengan tailstock	Mo 5#
Perjalanan kursi ekor	420mm
Metode gerakan kursi ekor	Slider
Jarak atas chuck	450mm
Kisaran tekanan kursi ekor	5-20 kilogram
Jadwal teratas	120mm
Struktur kursi ekor	Jenis lengan presisi
Stroke aksial
Stroke sumbu x	260mm
Stroke sumbu z	520mm
Stroke Y-AXIS	± 45mm/± 50mm
Daya motor
Spindle (servo) dan motor	11kw
Sumbu x (servo) dan motor	3.1kw
Z Axis (Servo) dan Motor	3.1kw
Sumbu y (servo) dan motor	2.4kw
Motor kepala daya	5.5kw
12- Station Power Turret (BMT45)	Raja CNC dari Taiwan, Cina
Power Head 0 - Gelar	2
Power Head 90 - Gelar	2
Lainnya
Berat	3700kg
Dimensi mekanis	285017802040

Fitur dan Aplikasi Produk

Alat mesin senyawa giliran secara inheren memiliki fitur efisiensi tinggi dan multi-fungsionalitas. Ini mampu menyelesaikan berbagai tugas pemesinan dalam satu penjepit tunggal, membuatnya sangat cocok untuk industri manufaktur yang membutuhkan produksi yang efisien. Ini berlaku untuk pemesinan sumbu panjang di industri seperti suku cadang otomotif, industri transmisi, dan pembangkit listrik tenaga angin.

Detail Produksi

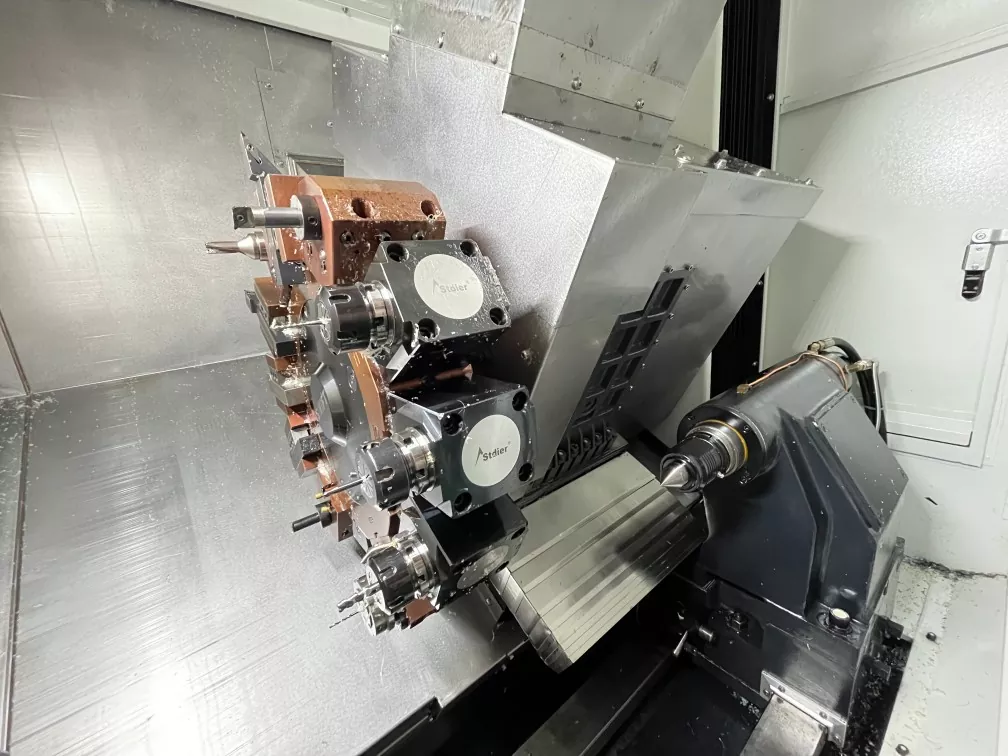

52-tailstock Turn-mill CNC Mesin Struktur internal alat mesin ， menara BMT55 yang digerakkan oleh servo meningkatkan keandalan pengindeksan dan memastikan kekakuan tinggi selama penggilingan.
