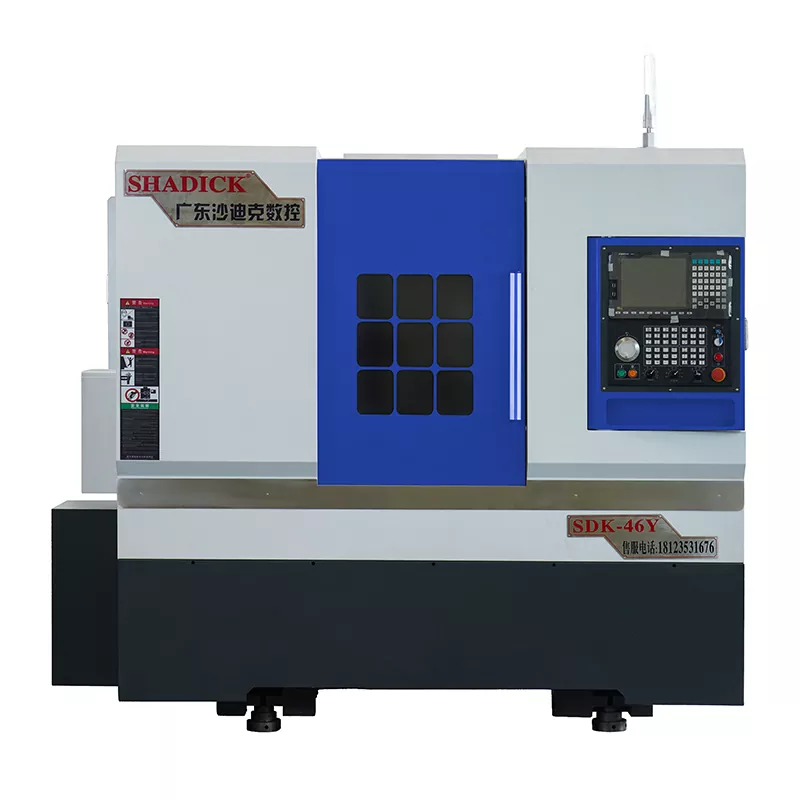

Peralatan mesin CNC senyawa 46-turning dan milling

Shadick tidak hanya menyediakan alat mesin CNC senyawa 46-turning dan milling, tetapi juga unggul dalam layanan khusus. Tim teknis kami akan dengan cermat merancang aliran proses, mengkonfigurasi alat, dan merencanakan solusi otomatisasi berdasarkan kebutuhan spesifik setiap pelanggan, benar-benar memberikan solusi "satu atap" untuk semua pelanggan. Memilih Shadick berarti memilih mitra manufaktur yang dapat mencapai operasi bebas yang efisien dan khawatir.

mengirimkan permintaan

Deskripsi Produk

Peralatan mesin CNC senyawa 46-turning dan penggilingan kami menggunakan kontrol menara power sumbu y sejati untuk melakukan pemesinan bagian yang kompleks.

Setiap sumbu dilengkapi dengan panduan linier presisi tinggi yang diimpor, sekrup rol, dan bantalan presisi.

Ini dapat melakukan pemesinan presisi skala besar dari bagian baja dan stainless steel, serta pengeboran dan ketukan ujung poros.

Sumbu Y dari Turret Daya Direct Coupled mengadopsi rel kereta api 4-kawat/double hard rail, yang sangat meningkatkan ketepatan dan kekakuan tinggi.

Parameter Produk （Spesifikasi）

Kapasitas pemrosesan	46y
Memutar tubuh tempat tidur	Φ450
Pemrosesan diameter terbesar	Φ350
Poros
Hidung spindel	A2-5
Bukaan batang	Φ46
Kecepatan spindel	0-6000
Ketepatan mekanis
Ulangi akurasi penentuan posisi	± 0,003
Penembakan spindel	≤0.005/100mm
Spindle Taper	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
Kecepatan cepat sumbu x/z	24m/mnt
Stroke aksial
Radius sumbu x	250mm
Stroke sumbu z	400mm
Stroke Y-AXIS	± 35mm
Daya motor
Spindle (servo) dan motor	7.5kw
Sumbu x (servo) dan motor	3.1kw
Z Axis (Servo) dan Motor	3.1kw
Sumbu y (servo) dan motor	2.4kw
Motor kepala daya	5.5kw

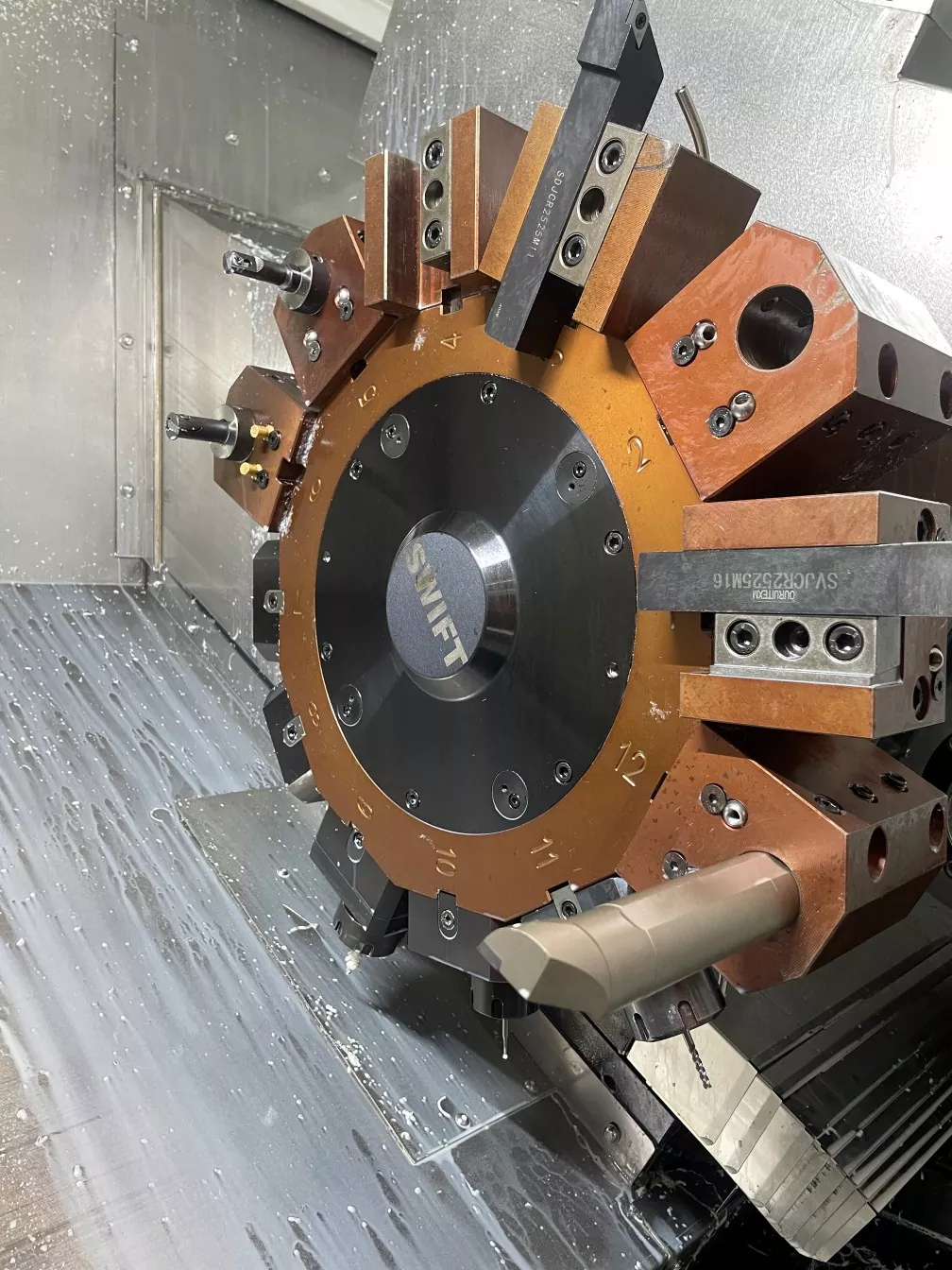

12 - Station Power Turret (BMT40)	Raja CNC dari Taiwan, Cina
Power Head 0 - Gelar	2
Power Head 90 - Gelar	2
Lainnya
Berat	3600kg
Dimensi mekanis	273017101920

Festur dan Aplikasi Produk

Peralatan mesin CNC senyawa 46-turning dan milling menggabungkan fungsi mesin bubut dan pusat pemesinan. Ini dirancang khusus untuk menangani produk dengan persyaratan tinggi untuk presisi, konsentrisitas, dan koaksialitas. Biasanya, digunakan untuk memproses suku cadang di bidang seperti industri manufaktur otomotif, kedirgantaraan, dan cetakan. Dengan satu penjepitan, dapat menyelesaikan pemrosesan suku cadang yang kompleks, memperpendek waktu produksi dan mengurangi biaya.

Detail Produksi

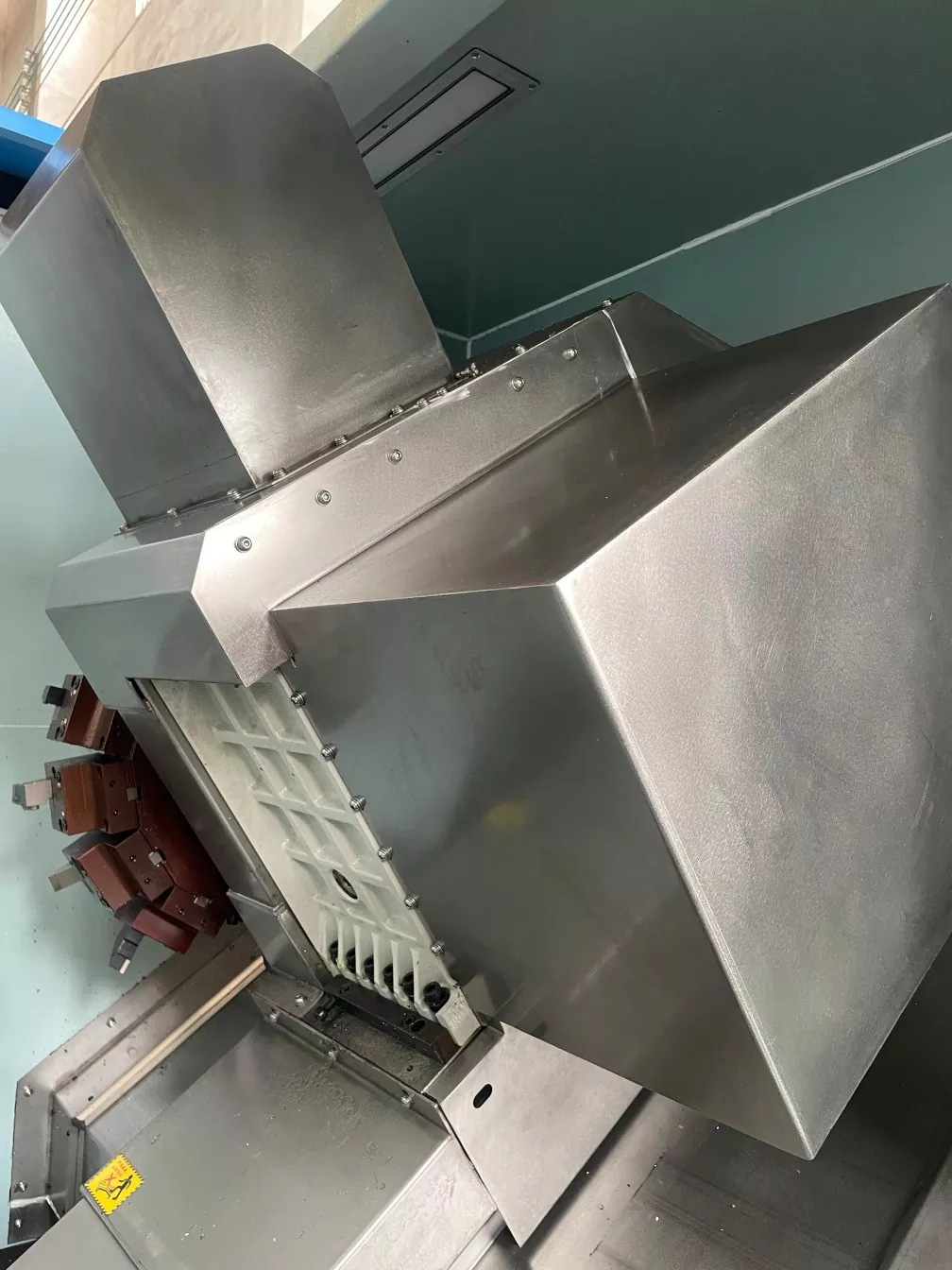

46-Turning dan Milling Compound CNC Machine Tools Tampilan Struktur Internal

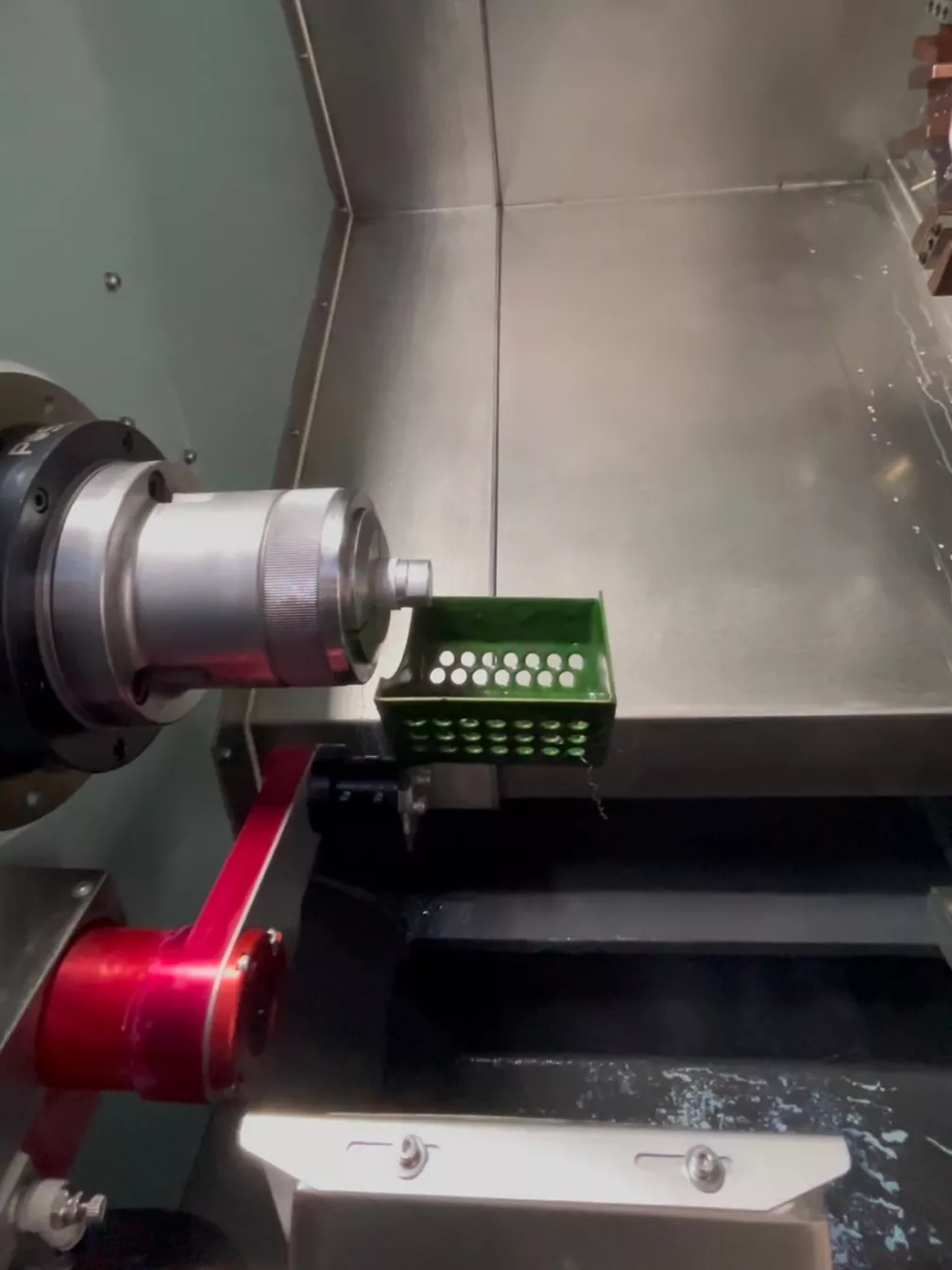

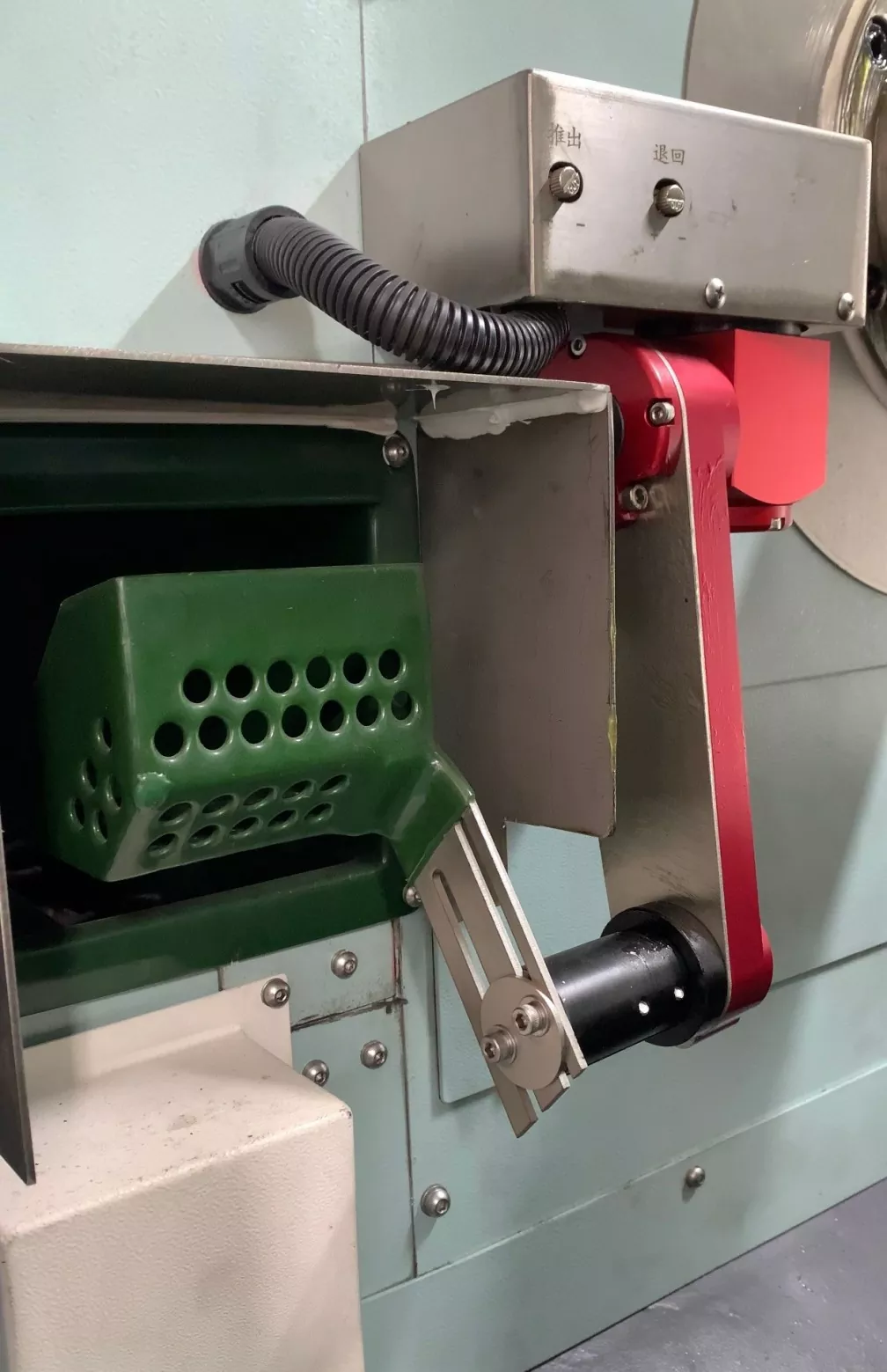

Peralatan kami memungkinkan untuk pemasangan opsional seorang kolektor benda kerja dan pengumpan otomatis sesuai dengan kebutuhan pelanggan, yang dapat menghemat waktu dan tenaga kerja, dan mengurangi biaya.
