Bagaimana cara kerja peralatan mesin CNC?

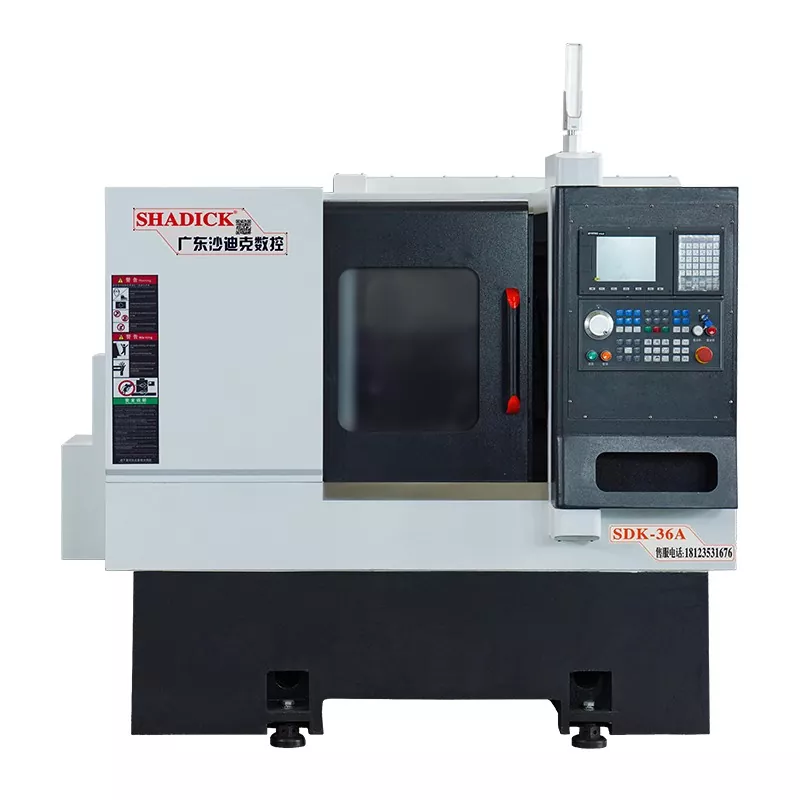

Fitur Struktural Mesin Pengaturan Alat CNC

ItuMesin penataan alat CNCdapat menyelesaikan beberapa proses secara bersamaan, termasuk pembubutan eksternal, penggilingan poligon, penguliran, dan pembuatan alur.

Ia dapat menangani berbagai proses, termasuk pembubutan kecepatan tinggi dan penggilingan poligon kecepatan rendah.

Perangkat penjepit hidraulik meningkatkan tingkat otomatisasi alat berat.

Kaki mesin terintegrasi dan menggunakan panduan linier yang diimpor, menawarkan ketahanan getaran yang sangat baik dan kekakuan yang tinggi.

Cetakan pasir resin besi cor berkualitas tinggi dan struktur pelat bergaris kompak memberikan kekakuan yang sangat baik dan ketahanan getaran yang kuat.

Ini memiliki panduan linier dengan kekakuan tinggi, presisi tinggi, dan berkecepatan tinggi serta sekrup bola presisi.

Cara Mengganti Alat pada Alat Mesin CNC

1. Mengganti Alat dengan Rotary Toolholder

Pemegang alat putar adalah pengubah alat otomatis sederhana yang biasa digunakanPeralatan mesin otomatis CNC. Ini dapat dirancang dalam berbagai konfigurasi, termasuk toolholder aksial tipe persegi, heksagonal, atau cakram. Setiap pemegang alat putar menampung empat, enam, atau lebih perkakas, dan perkakas diubah sesuai dengan perintah dari perangkat CNC.

Pemegang alat putar harus memiliki kekuatan struktural dan kekakuan yang cukup untuk menahan gaya pemotongan selama pemesinan kasar. Karena akurasi pembubutan sangat bergantung pada posisi ujung pahat, perkakas mesin CNC tidak memerlukan penyesuaian posisi pahat secara manual selama pemesinan. Oleh karena itu, solusi pemosisian yang andal dan struktur pemosisian yang sesuai sangat penting untuk memastikan kemampuan pengulangan setinggi mungkin (biasanya 0,001 hingga 0,005 mm) setelah setiap pengindeksan dudukan alat putar.

2. Penggantian Alat dengan Mengganti Kepala Spindel

Penggantian pahat dengan mengganti kepala spindel merupakan metode penggantian pahat yang relatif sederhana untuk perkakas mesin CNC yang dilengkapi dengan perkakas berputar. Kepala spindel jenis ini pada dasarnya adalah magasin alat menara. Kepala spindel tersedia dalam konfigurasi horizontal dan vertikal. Turret biasanya diputar untuk mengubah kepala spindel, sehingga memungkinkan penggantian pahat secara otomatis. Setiap spindel di turret sudah dipasang sebelumnya dengan alat putar yang diperlukan untuk setiap proses. Ketika perintah penggantian pahat dikeluarkan, setiap kepala spindel berputar ke posisi pemrosesan secara berurutan dan mengaktifkan gerakan utama, menyebabkan spindel yang sesuai memutar pahat. Spindel lain dalam posisi non-pemrosesan dilepaskan dari gerakan utama.

3. Sistem Penggantian Alat Otomatis dengan Majalah Alat

Karena dudukan pahat putar dan pengubah pahat tipe turret tidak dapat menampung perkakas dalam jumlah besar dan tidak dapat memenuhi kebutuhan pemesinan bagian-bagian yang rumit, perkakas mesin CNC dengan penggantian pahat otomatis sering kali menggunakan pengubah pahat otomatis dengan magasin perkakas. Pengubah pahat otomatis ini terdiri dari magasin pahat dan mekanisme penggantian pahat, dan proses penggantian pahat relatif rumit. Pertama, semua perkakas yang digunakan dalam proses pemesinan harus dipasang pada dudukan pahat standar, diberi ukuran terlebih dahulu di luar mesin, dan kemudian ditempatkan di dalam magasin pahat sesuai dengan susunan tertentu. Saat mengganti alat, alat dipilih dari majalah. Pengubah pahat kemudian mengeluarkan pahat dari magasin atau spindel, menukar pahat, dan memasang pahat baru ke dalam spindel, mengembalikan pahat lama ke magasin. Majalah perkakas memiliki kapasitas yang besar dan dapat dipasang di samping atau di atas kotak spindel. SejakPeralatan mesin CNCjika pengubah pahat otomatis hanya memiliki satu spindel di headstock, rakitan spindel harus sangat kaku untuk memenuhi persyaratan pemesinan presisi.
